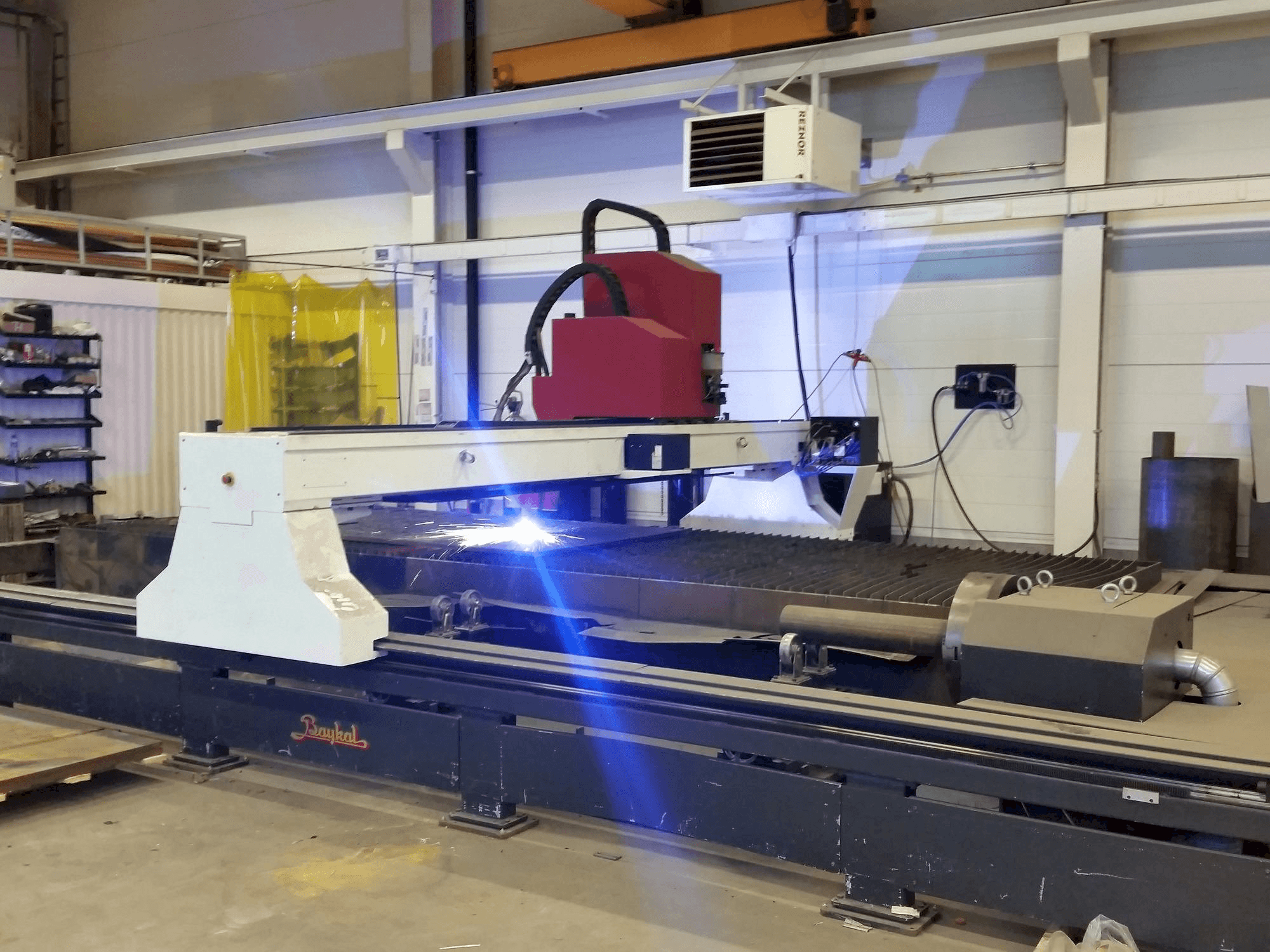

Baykal - BPL-H 2006 HPR 260XDNO-PLA-BAY-2015-00001

Informations supplémentaires

Avantages de la machine

• Avantages techniques de la machine:
  • - Fonction de coupe des tubes Ø50-600mm
  • - Tête biseautée
  • - Unité de perçage et de filetage à 6 stations, perçage max Ø20mm, filetage max Ø16mm
  • - Panneau de commande fixe au lieu d'un panneau sur le bras de coupe, positionné sur le côté gauche de la machine vue de l'avant.
  • - Largeur de coupe : 2200mm
  • - Longueur de coupe : 6400mm
  • - Servomoteur synchronisé des deux côtés sur l'axe y = mouvement longitudinal de la tête de coupe
  • - Servomoteur unique synchronisé sur l'axe x = mouvement transversal de la tête de coupe
  • - Servomoteurs ac (sans balais)
  • - Vitesse de positionnement rapide 20 mt/min avec une précision de positionnement de ± 0,05 mm
• Avantages qualitatifs de la machine:
  • - La table de coupe est construite indépendamment de la poutre transversale et du châssis de la machine, afin d'obtenir un positionnement précis quel que soit le poids exercé sur la table.
  • - La tête de coupe est équipée de capteurs pour le réglage automatique de la hauteur de coupe de la tête de coupe.
  • - Protection contre les collisions sur la tête de découpe plasma, la machine est livrée avec un équipement électrique pour : 400v
  • - Table de coupe sectionnée intégrée avec système d'extraction automatique, trappes d'extraction s'ouvrant sur le plan de travail pour une meilleure extraction, tête de coupe plasma : avec chaîne de traction par câble.
  • - "unité d'alimentation en plasma de type haute définition, logiciel de programmation pour l'imbrication/optimisation des pièces via pc, régulateur : sortie unique
  • - Console de gaz manuelle/automatique pour la sélection du plasma et des gaz additifs, unité de filtration de l'air de grande capacité pour la collecte des poussières et des fumées (en option), ensemble de tuyaux : ensemble de tuyaux pour la source de coupe, alimentation en gaz : ensemble de tuyaux pour l'alimentation en gaz.
  • - Un jeu de consommables (buses, électrodes, porte-buses, collecteurs, etc. ), vitesse de positionnement : jusqu'à 20 000 mm/min
  • - Température de travail : entre -10° c et +30° c, système d'échappement : opéré par cnc avec trappes pneumatiques, axes moteurs : à gauche et à droite deux servomoteurs ac sans balais, axes transversaux y : double face par crémaillère, axe moteur x : servomoteur ac sans balais, axe transversal x : par crémaillère et engrenage.
  • - Fonctionnement axe y : fonctionnement longitudinal double face et bidirectionnel, fonctionnement axe x : fonctionnement transversal double face, guidage axe y : guidage linéaire, guidage axe x : guidage linéaire, guidage axe x : guidage linéaire
  • - Source plasma : hypertherm hydefinition plasma hpr260xd avec console de gaz automatique, contrôle : technos pc12 ( made in usa ) basé sur windows, logiciel : lantek nesting software for pc ( lantek expert ii )
