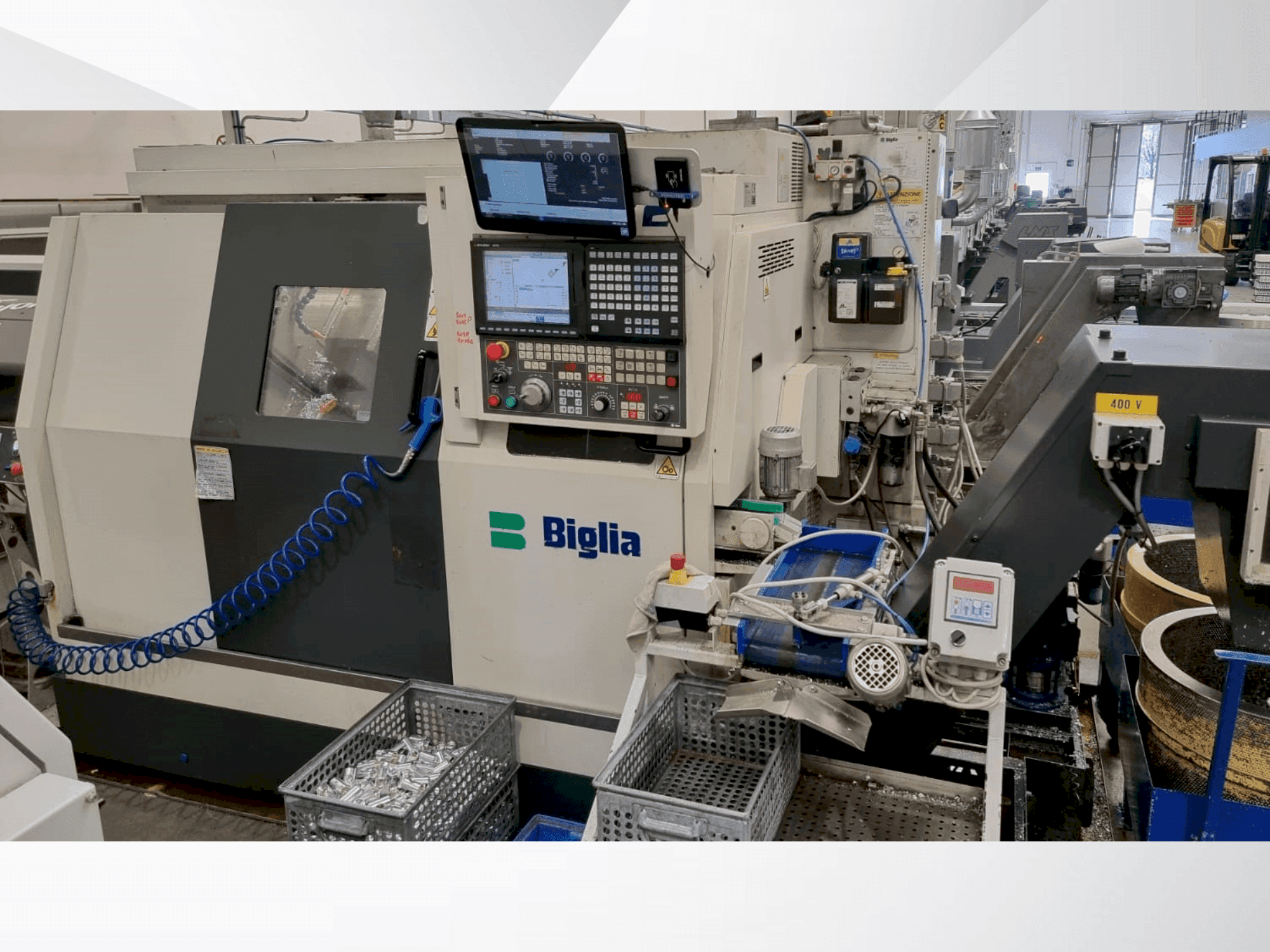

Biglia - B436 Y2IT-TUR-BIG-2017-00001

Équipement supplémentaire

• Porte-outils / Revolver 1 avec 8 emplacements d'outils / Système d'outils à queue cylindrique 25 x 48 mm / Tourelle 2 avec 6 emplacements d'outils.
• Convoyeur à copeaux : Hauteur de déchargement 650 mm / Système hydraulique : Débit 19 l/min. / Pression du système 90 bar.
• Volume de remplissage 50 litres / Système de refroidissement : débit 40 l/min / pression du système 4 bar / volume de remplissage 210 litres.
• Dispositif d'alimentation en matériau : diamètre de la tige max. 52 mm.
• Course d'avance max. 80 mm / Force d'avance 3000 N / Dispositif d'éjection pour broche synchronisée : course d'éjection 40 mm.
• Dispositif hydraulique d'éjection et de rinçage : Course d'éjection 40 mm / Dispositif de rétro-perçage : Max. 5 outils fixes.
• Max. 3 outils fixes et 2 outils entraînés / Vitesse 6000 min-1. / Couple 8 Nm / Trou de fixation de l'outil 25 mm.

Avantages de la machine

Avantages techniques de la machine

• Axe x : 85 mm (axe x₁), 85 mm (axe x₂), 170 mm (axe x₃) / axe y : 50 mm (+25/-25) (axe y₁), 50 mm (+25/-25) (axe y₂) / axe z : 300 mm (axe z₁), 300 mm (axe z₂), 340 mm (axe z₃).
• Système hydraulique : capacité du réservoir : 25 litres / puissance du moteur : 2,2 kw / pression maximale : 40 bar.
• Système de lubrification : capacité du réservoir : 3 litres / la machine est certifiée ce.
• Transmission de la tourelle motorisée : puissance du moteur de la broche de l'outil : 2. 2 kw.
• Couple maximal : 22 nm.
• Diamètre de la barre d'alésage : 20 mm.
• Tourelles : poteau compatible avec les porte-outils type : biglia. / dimensions de la queue de l'outil : 16x16 mm. / diamètre de la barre d'alésage : 20 mm.

Informations supplémentaires

Puissance : 40 kW, 70 A. Panneau de commande : BIGLIA. Alimentation électrique : 400V 50Hz. Plage de travail : Diamètre maximum de décolletage : 36 mm. Diamètre du tube de passage de la barre : 37,5 mm. Broche principale : Vitesse maximale : 7000 tr/min. Type de bride de nez de la broche : 115 mm. Trou de la broche : 46 mm. Diamètre intérieur des trois roulements avant : 75 mm. Puissance du moteur de la broche : 11 kW. Puissance continue du moteur de la broche : 7,5 kW. Puissance constante à partir de : 1700 tr/min. Couple maximal : 62 Nm. Section de poussée du cylindre de fermeture de la pince de serrage : 75 cm². Course du cylindre de fermeture de la pince de serrage : 26 mm. Force de fermeture réglable de 5 à 30 Bar. Force de serrage maximale : 2250 daN. Contre-broche : Vitesse maximale : 7000 tr/min. Type de bride du nez de la broche : 115 mm. Trou de la broche : 46 mm. Diamètre intérieur des trois roulements avant : 75 mm. Puissance du moteur de la broche : 11 kW. Puissance continue du moteur de la broche : 7,5 kW. Puissance constante à partir de : 1700 tr/min. Couple maximal : 62 Nm. Section de poussée du cylindre de fermeture de la pince de serrage : 75 cm². Course du cylindre de fermeture de la pince de serrage : 26 mm. Force de fermeture réglable de 5 à 30 Bar. Force de serrage maximale : 2250 daN. Chariot transversal supérieur : Axe Z₁ (coulisseau longitudinal) : Course maximale : 300 mm. Diamètre/pas de la vis : 25/10 mm. Vitesse rapide maximale : 30 m/min. Axe X₁ (coulisseau transversal):Course maximale : 85 mm. Diamètre/pas de la vis : 25/10 mm. Vitesse maximale : 15 m/min. Axe Y₁ (coulisseau vertical):Course maximale : 50 mm (+25/-25). Diamètre/pas de la vis : 25/5 mm. Vitesse maximale : 15 m/min. Chariot transversal inférieur : Axe Z₂ (coulisseau longitudinal) : Course maximale : 300 mm. Diamètre/pas de la vis : 25/10 mm. Vitesse rapide maximale : 30 m/min. Axe X₂ (coulisseau transversal) : Course maximale : 85 mm. Diamètre/pas de la vis : 25/5 mm. Vitesse maximale : 15 m/min. Axe Y₂ (coulisseau vertical):Course maximale : 50 mm (+25/-25). Diamètre/pas de la vis : 25/5 mm. Vitesse maximale : 15 m/min. Coulisseau transversal à contre-broche : Axe Z₃ (chariot longitudinal) : Course maximale : 340 mm. Diamètre/pas de la vis : 25/10 mm. Vitesse rapide maximale : 30 m/min. Axe X₃ (coulisseau transversal):Course maximale : 170 mm (+85/-85). Diamètre de la vis : 25/5 mm. Vitesse maximale : 15 m/min.
