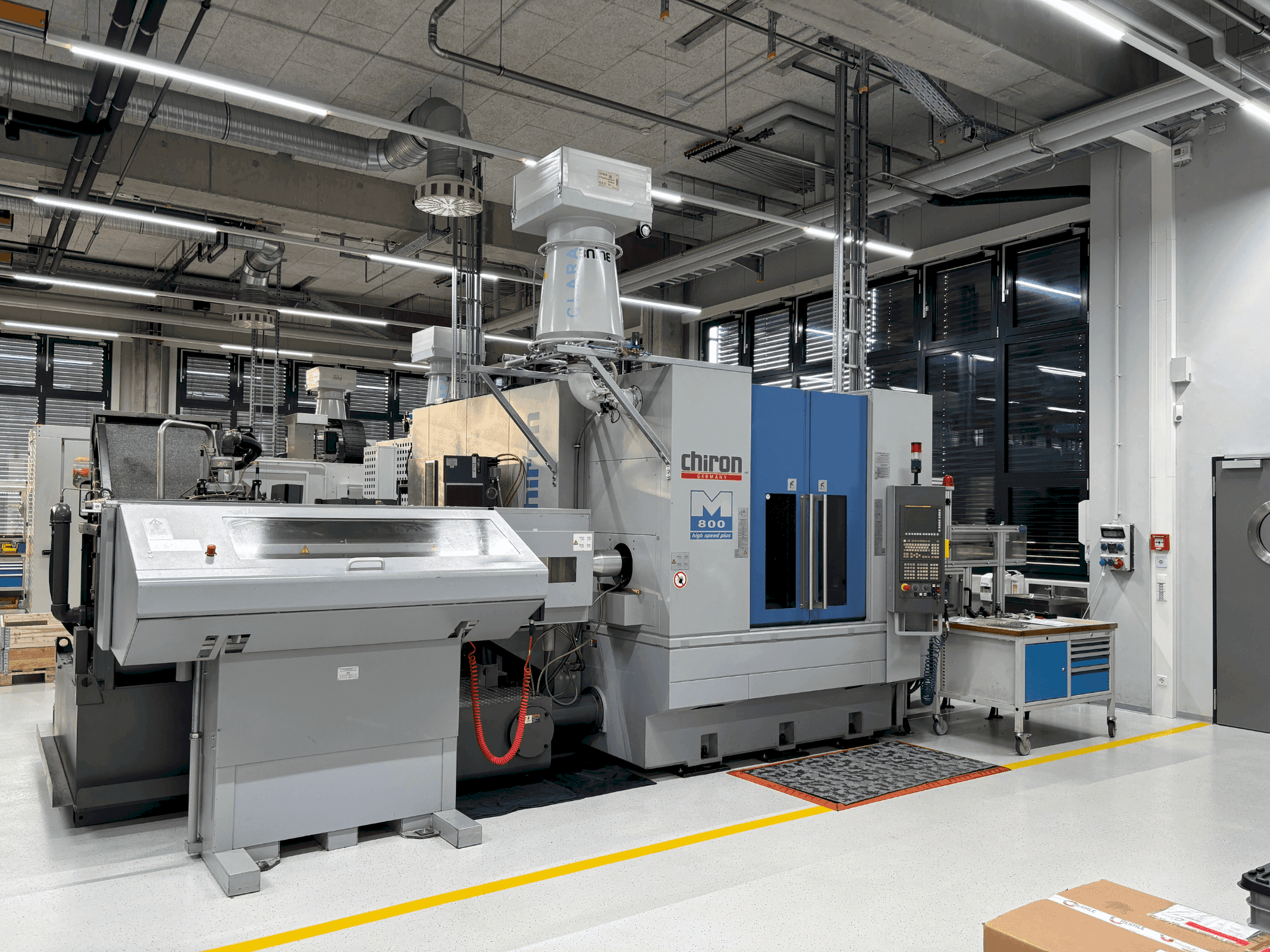

CHIRON - Mill 800DE-MIL-CHI-2007-00004

Équipement supplémentaire

• - Environ 20 porte-outils inclus
• - Chargeur de barres court
• - Convoyeur à copeaux Knoll pour papier HL450/900

Informations supplémentaires

Avantages de la machine

• Avantages techniques de la machine:
  • - Tête pivotante
  • - Refroidissement interne
  • - Hsk-a-63
  • - Le diamètre maximum est de : 65 mm / des pinces de serrage sont disponibles jusqu'à 50 mm

Informations supplémentaires

• - Machine encore sous tension // Entraînement de la broche principale avec moteur AC/ Puissance : 7,5 kW (100 % ED), 22,5 kW (10 % ED)/ Plage de vitesse : 20 - 9 000 min-¹/ Couple : 140 Nm/ Changeur d'outils : 24 positions d'outils (extensible à 92 avec le magasin d'arrière-plan)/ Queue d'outil : conique 40 DIN 69871/72/ ø d'outil max. 75 mm (160 mm avec positions adjacentes libres)/ Temps de changement d'outil : environ 1,5 s (temps de copeau à copeau : 5,0 s)/ Zone de travail : Table de départ avec bac à copeaux (surface de serrage : 1 400 × 550 mm²)/ Charge maximale de la table : 1 200 kg/ Système de commande/ Type de commande : FANUC 18i MB5 (contrôle de trajectoire 5 axes)/ Mémoire de programme : 256 Ko (extensible à 512 Ko)/ Fonctions : Cycles de perçage et de fraisage, interpolation 3D, compensation du rayon de l'outil, macro-programmation/ Interfaces : RS232C, carte mémoire PCMCIA/ Package haute vitesse (en option)/ Vitesse de déplacement rapide : 60 m/min (X/Y/Z)/ Plage de vitesse : 20 - 12 000 min-¹/ Temps de passage d'une puce à l'autre : environ 2,9 s/ Tête pivotante 5 axes (en option)/ Moteur de broche : Puissance : 25 kW (100 % ED), 40 kW (10 % ED)/ Plage de vitesse : 20 - 20 000 min-¹/ Porte-outil : HSK-A 63/ Axe de pivotement : Plage de mouvement : ±100°/ Précision partielle : ±10"/ Couple d'entraînement : 280 Nm/ Alimentation en liquide d'arrosage et en copeaux/ Système de refroidissement standard : Capacité du réservoir : 200 l/ Capacité de la pompe : 80 l/min à 1,5 bar/ Option liquide de refroidissement HP (70 bar) : Débit : 20 l/min (30 bar) à 11 l/min (70 bar)/ Convoyeur à copeaux (option) : Tapis racleur avec conteneur (150 l)/ Technique de mesure Sonde de mesure Renishaw (OMP 40) : Mesure automatique de la pièce et compensation de la machine/ Boule en rubis Ø 4 mm/ Raccordement au réseau et environnement/ Alimentation électrique : 400/230 V ±10%, 50 Hz/ Air comprimé : min. 6 bar/ Température ambiante : 10-40 °C/ Équipement en option : Magasin de fond : 92 positions d'outils/ Usinage des barres : Broche de tournage pour barres jusqu'à Ø 65 mm/ Chariot CN pour l'avance des barres (60 m/min)/ Lubrification automatique à la graisse/ Chargeur automatique pour barres courtes (ILS-RBK-10012)/
