Tour horizontal DOOSAN Puma 4100B - 2018 - à vendre | GINDUMAC.COM

Afficher dans la langue d'origine

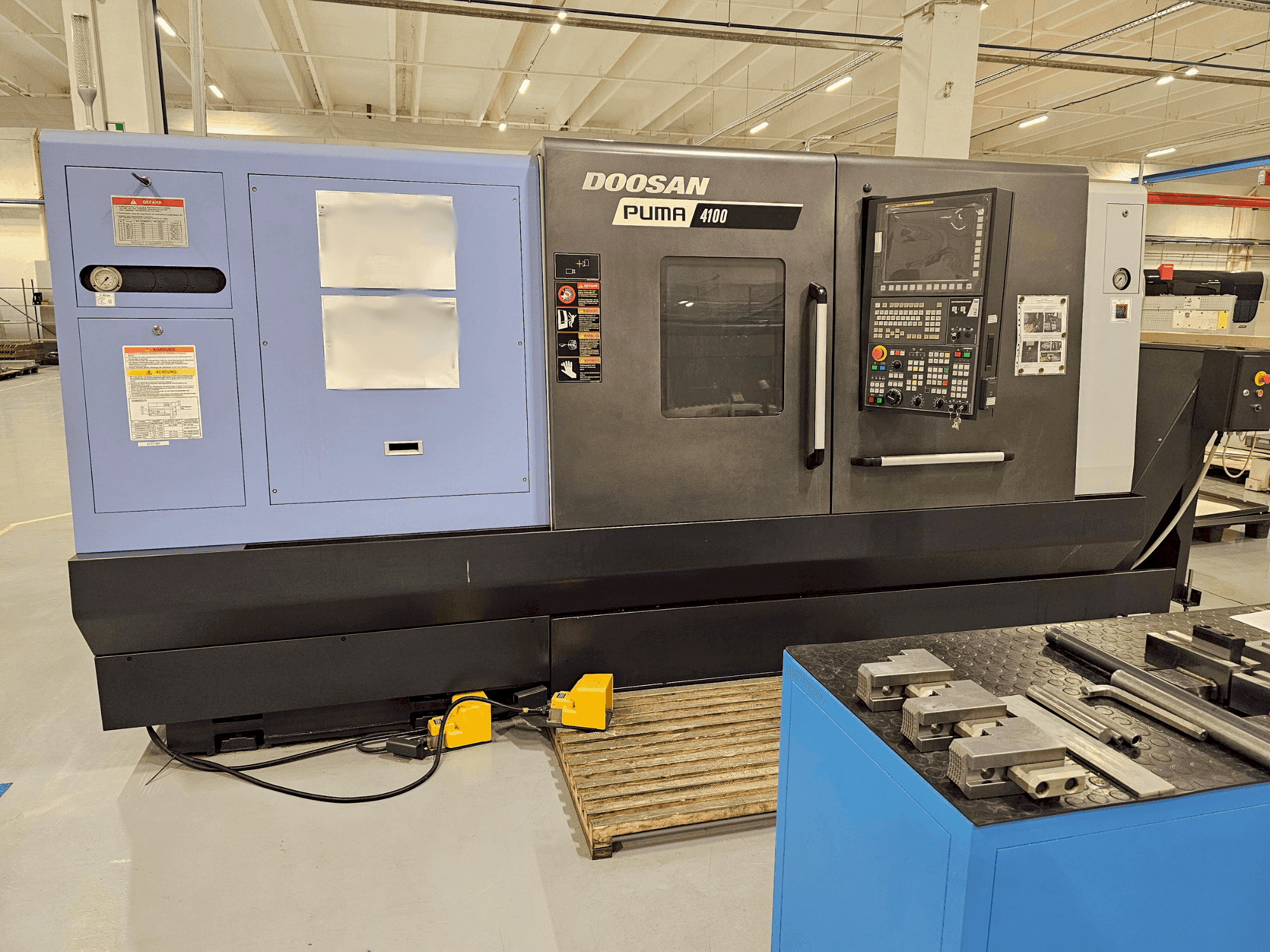

Ce tour horizontal DOOSAN Puma 4100B a été fabriqué en 2018 en Corée du Sud. Il est équipé d'un diamètre maximal de pièce de 550 mm et d'une longueur maximale de pièce de 1042 mm. Piloté par une commande FANUC série 0i, il offre une vitesse de broche de 2000 tr/min avec une puissance de broche de 35 kW (30 min) / 22 kW (en continu). Cette machine peut accueillir 10 outils et dispose d'une taille de cône A2-11 ASA, offrant polyvalence et précision dans les opérations d'usinage. Elle est équipée d'un convoyeur à copeaux et d'un système hydraulique, de lubrification et de refroidissement. La machine a une durée de fonctionnement de 796 heures, elle est encore sous tension et peut être inspectée à tout moment.

Vue d'ensemble

marque: DOOSAN
année: 2018
MODÈLE: PUMA 4100B
heures de production: 796
type d'application: Tournage
Emplacement: Bulgarie
type de machine: Tour horizontal
disponibilité: Immédiatement
marque de l'unité de contrôle: FANUC

Informations techniques - DOOSAN PUMA 4100B

Données générales

Largeur des mesures: 4654 mm
Profondeur des mesures: 2056 mm
Hauteur des mesures: 2194 mm
Poids de la machine: 9950 kg

Unité de contrôle

Modèle: 0i Series
Marque: FANUC

Entraînement principal

Plage de vitesse de la broche: 2000 1/MIN
Puissance du moteur de la broche: 35/22 (30min/Cont.) kW
Conicité de l'outil: A2-11 ASA

Mouvement

X-AXIS Mouvement: 352mm
Z-AXIS Mouvement: 1105 mm

Tools

Nombre de stations: 10

Supports

Convoyeur de copeaux: Oui

Équipement supplémentaire

- Système hydraulique // Capacité du réservoir : 16 L, Grade de viscosité de l'huile : ISO VG32
- Système de lubrification // Capacité du réservoir : 4,3 L, Volume de décharge : 0,1 (50Hz) L/min, Grade de viscosité de l'huile : ISO VG68
- Système de refroidissement // Capacité du réservoir : 365 L, Type d'huile de refroidissement : Liquide de coupe soluble dans l'eau, Puissance du moteur de la pompe de refroidissement : 0,4 kW, Pression max. de la pompe de refroidissement : 0,15/0,1 (60/50Hz) MPa, Débit max. de la pompe de refroidissement : 0,15/0,1 (60/50Hz) MPa, Débit max. de la pompe de refroidissement : 40 L/min : 40 L/min
- Boîtier complet de protection contre les copeaux et le liquide de refroidissement
- Verrouillage de la porte avant Interrupteur à pédale
- Unité de puissance hydraulique
- Mandrin hydraulique et cylindre d'actionnement
- Lampe de travail
- Convoyeur à copeaux

Informations supplémentaires

Avantages de la machine

Avantages techniques de la machine:
- - Lit pivotant : 790mm // selle pivotante : 590mm
- - Diamètre de rotation maximal : 550 mm
- - Longueur maximale de tournage : 1042 mm
- - Diamètre de travail de la barre : 116. 5mm
- - Précision : positionnement x, z : 0,01/0,02mm
- - Répétabilité : ±0,002 / ±0,003
- - Mécanisme d'entraînement - transmission par courroie + boîte de vitesses taille standard du mandrin : 380(15") mm // nez de la broche : a2-11 asa // diamètre du palier de la broche (avant) : Ø180 mm // diamètre du trou de passage de la broche : Ø132 mm // alésage du tube de traction : Ø117. 5 mm
- - Couple maximal de la broche pour le tournage : 2379 n. M. Couple de rotation de la broche : 2379 n. M
- - Contre-pointe - mécanisme d'entraînement : programmable (barre d'entraînement + chariot) // diamètre du fourreau : Ø120 mm // course du fourreau : 120 mm // course de la crosse : 1000 mm // centre de la crosse : #5 point mort mt
- - Tourelle - type de montage du porte-outil : porte-base di // nombre de stations d'outils : 10 ea // type d'indexation de la tourelle : servo driven type // temps d'indexation de la tourelle - station complète : 1. 9 // taille de l'outil od : 32x32 mm // taille max. Taille de la barre d'alésage : Ø60 mm // vitesse de déplacement rapide x, z - axe : 16/20 m/min // vis à billes (diamètre x plomb) - axe x : 40 x 8 mm // vis à billes (diamètre x plomb) - axe z : 50 x 10 mm // puissance du servomoteur x, , z - axe : 4,0 / 7,0 kw
Avantages qualitatifs de la machine:
- - Kit de porte-outils et de douilles d'alésage
- - Système d'exploitation simple
- - Doosan ez guide i
- - Crosse programmable
- - Pompe de refroidissement 4 kw 1,0 mpa 30l/min
- - Régleur d'outils automatique
- - Tour de signalisation
- - Récupérateur d'huile
- - Surveillance de la charge des outils doosan
- - Filetage à vitesse arbitraire mâchoires dures trempées et rectifiées

Informations supplémentaires

- Puissance de commande : 3Ph-AC220V/50Hz // Puissance requise : 42,25 kVA // Alimentation en air comprimé, pression : 0,5 MPa // Taille de l'unité d'affichage 15" couleur // 380V - 220V Transformateur de puissance électrique

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
