Cette machine a été vendue récemment. Explorez des machines similaires disponibles ou envoyez-nous une demande.
HERMLE - RS1 Robot SystemDE-MIL-HER-2009-00004
Vous avez d'autres questions ? N'hésitez pas à nous contacter.
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com
- GINDUMAC
- Produits
- Machines-outils
- Système de 2 centres d'usinage verticaux Hermle C40 U

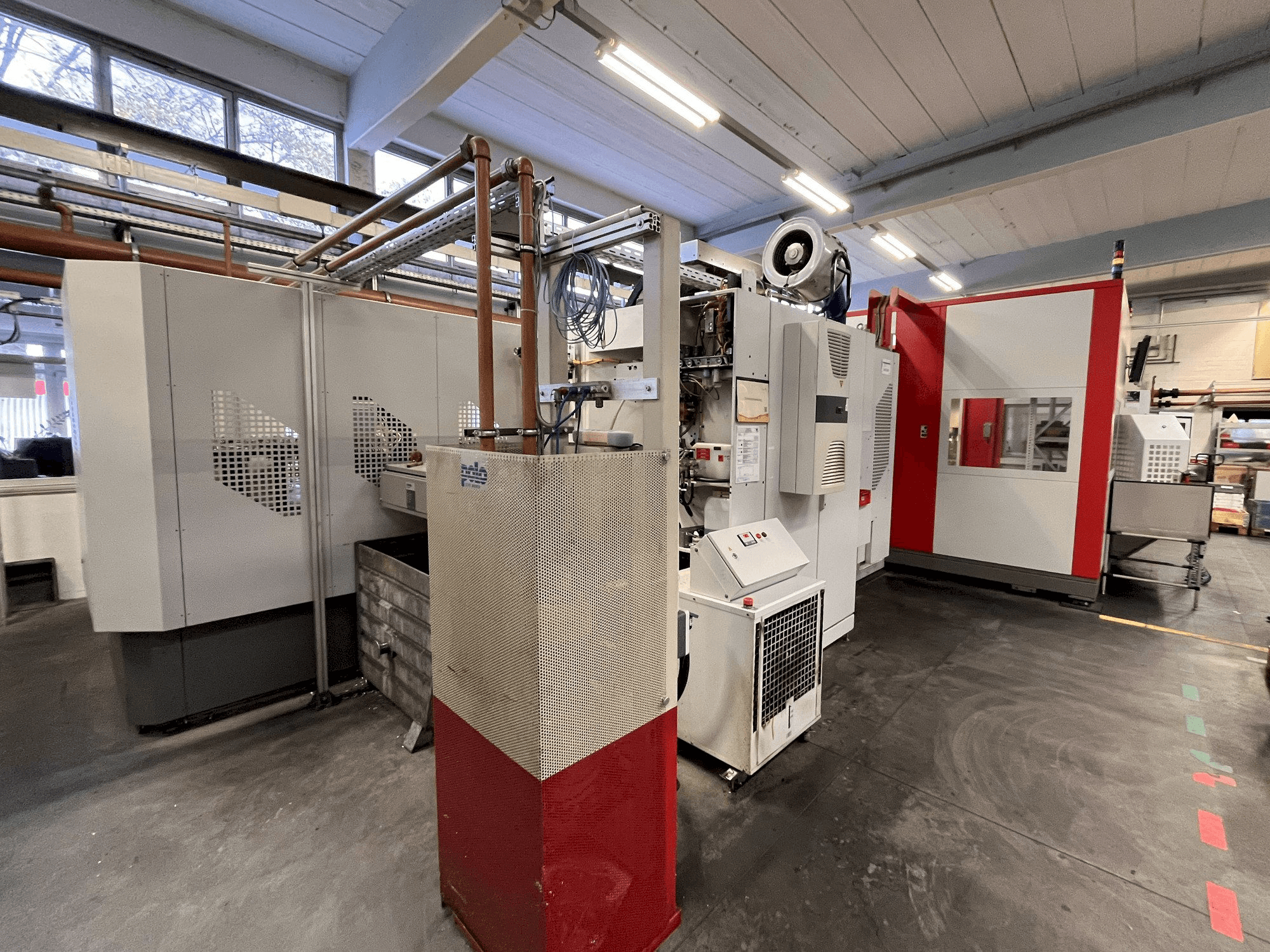

Ce système de robot HERMLE RS1 est composé de 2 centres d'usinage verticaux Hermle C40 U fabriqués en 2009, équipés d'une unité de commande HERMLE C40 U et d'une vitesse de broche de 18 000 tr/min. Le système est accompagné d'un robot Automation KUKA KR 150-2 2000 construit en 2008 qui possède 6 axes et un poids de palette maximum de 140 kg.
Vue d'ensemble
- marque: HERMLE
- année: 2009
- MODÈLE: RS1 Robot System
- heures de production: 22400
- type d'application: Fraiseuse
- Emplacement: Allemagne
- type de machine: Centre d'usinage vertical
- marque de l'unité de contrôle: HEIDENHAIN
Informations techniques - HERMLE RS1 Robot System
Unité de contrôle
- Marque de commande: HEIDENHAIN
- Modèle de commande: ITNC 530
Mouvement
- Nombre d'axes: 5
- Course de l'axe X: 850 mm
- Course de l'axe Y: 700 mm
- Course de l'axe Z: 500 mm
Spécification technique
- Poids max. de l'outil: 8 kg
- Nombre d'outils: 38
- Vitesse de broche: 18000 RPM
Informations supplémentaires
Équipement supplémentaire
- La cellule est livrée avec 10 palettes sans étau, 1 palette sur chaque machine et 8 sur l'automatisation.
Avantages de la machine
Avantages qualitatifs de la machine
- Emplacements de stockage des matières premières, 2 zones de stockage des matières premières pour les pièces cubiques, 60 places disponibles par zone de stockage. Les matières premières de dimensions 50x15 peuvent être chargées, 2 plateaux de matières premières pour les pièces cylindriques, 56 places disponibles par plateau. Les pièces avec un embout de 6 mm peuvent être chargées.
- 2x pinces supplémentaires : 1x pour les pièces cylindriques, 1x pour les pièces cubiques
- Kuka à 6 axes avec un poids de palette maximum de 140 kg
- Unité de commande manuelle kuka chargement des matières premières par l'intermédiaire d'une station d'installation externe
- Palettier 300x300 avec 24 places - dont 22 palettes dans le palettier, 3 blocs de serrage électrique pour le serrage de pinces automatiques, 2 cubiques, 1x cylindriques
- L'ordinateur principal fonctionne sous windows 10, l'ordinateur soflex fonctionne sous windows xp.
- Gestion des commandes soflex version 4. 27
Avantages techniques de la machine
- Vitesse d'alimentation : 45000 mm/min, convoyeur de copeaux
- Convoyeur à raclettes sans ikz
- Dispositif de soufflage, sortie de soufflage par le centre de la broche
- Toit de cabine manuel, porte de cabine automatique
- Fenêtres de sécurité en polycarbonate, rinçage du lit, purge d'air pour les balances, voyant d'état
- Electr. Heat compensation itnc, electric manual control module itnc, blum roll breakage/measurement a3
- Mise en service/magazine, sonde de mesure : renishaw omp 40-2l
- Robot kuka kr 150-2 2000 (2008) :
- Poids de la machine : 1267 kg, marque de l'unité de contrôle : kuka modèle : kcp2, nombre d'axes : 6
- 1x bloc de serrage manuel, rack à palettes 400x400 avec 18 emplacements - dont 17 palettes dans le rack
*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
