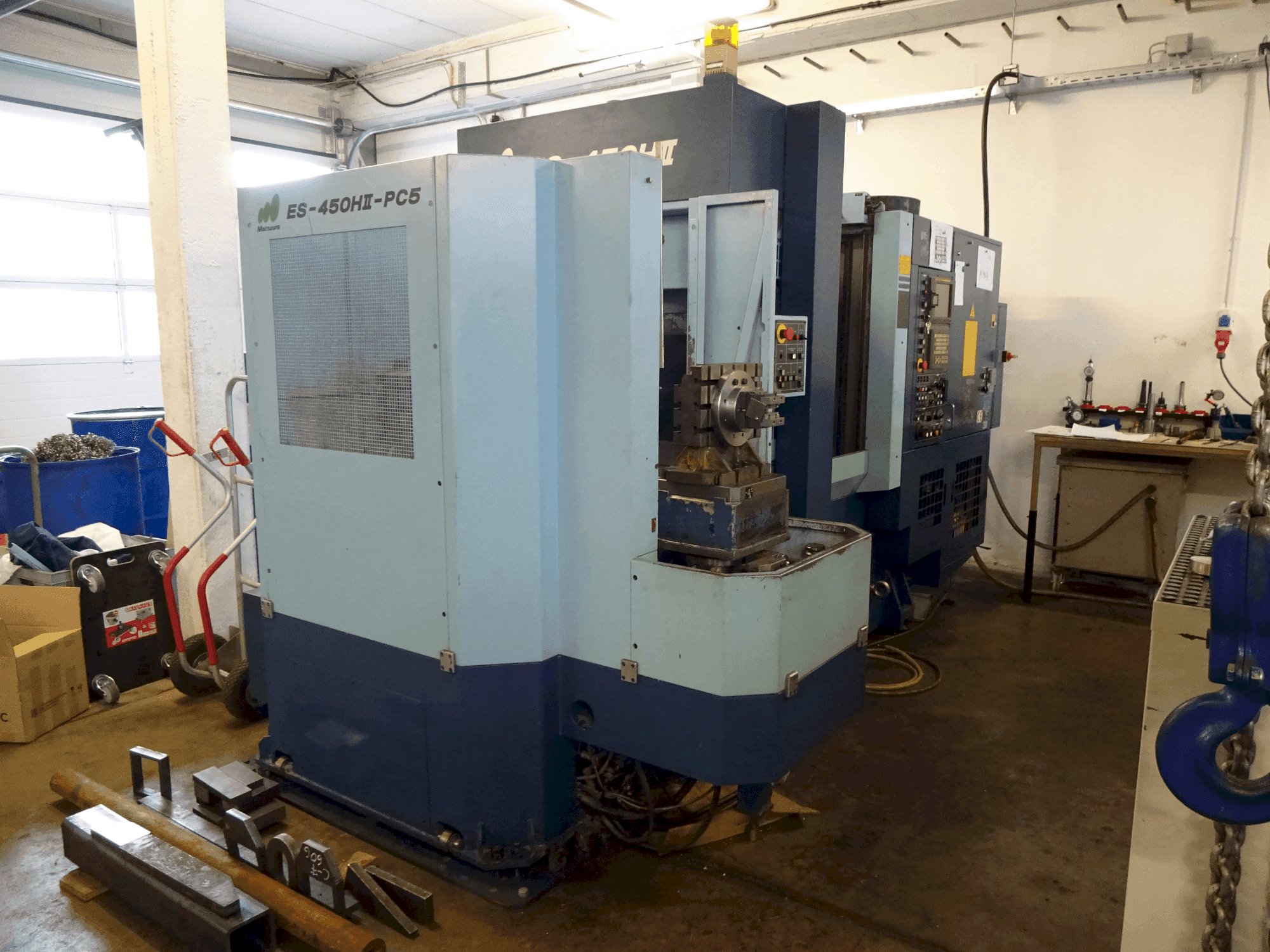

Matsuura - ES-450HII PC5DE-MIL-MAT-1999-00001

Informations supplémentaires

Avantages de la machine

• Avantages techniques de la machine:
  • - Hauteur de la surface de la table (à partir du sol) : 1000mm

Informations supplémentaires

• - Traversées : Axe X (colonne droite/gauche) : 450 mm (250 à gauche, 200 à droite) Axe Y (tête de broche haut/bas) : 400 mm Axe Z (palette en arrière/en avant) : 400 mm (+250 lorsque la palette est changée) Pièce à usiner Distance entre la surface supérieure de la palette et le nez de la broche : 80~480mm Distance entre le centre de la palette et les glissières de la colonne : 120~520mm Palette : Surface de travail : 300 x 300 mm Poids maximal de la charge : 200 kg Trou taraudé en surface (taille x quantité) : M12 x P1.75 x 32mm Table de travail Angle d'indexation de la table : 1 degré Vitesse d'indexation de la table : 1,5 sec/90°, 1,9 sec/180° Force de serrage de l'accouplement : 27.3kN Broche Roulement de la broche ID : Ø70mm Couple maximal de la broche : 105/1000 minˉ1 Nm Force de serrage de l'outil : 8,2kN Orientation de la broche : Standard (électrique) Soufflage d'air de la broche : Standard Vitesse d'avance Vitesse de coupe (X/Y/Z) : 1~15000mm/min Vitesse d'avance manuelle continue (jog) : 0~4000mm/min Incrément de sortie le plus faible : 0,001 mm Changeur d'outils automatique Type de goujon : JIS B 6339 goujon de traction 40P Stockage d'outils : 30 pièces Méthode de sélection des outils : Code d'adresses et sélection aléatoire rotation bidirectionnelle du magasin. (T4) Temps de changement d'outil (d'un outil à l'autre) : 1,5 sec (moins de 6kg), 2,0 sec (plus de 6kg) Temps de changement d'outil (puce à puce) : 3,2 secondes Pas du pot de l'outil : 95,25 mm Changeur automatique de palettes Nombre de palettes : 2 Système de changement de palettes : Méthode de table tournante Temps de changement de palette : 8,5 secondes Temps de changement de palette (palette à palette) : 9,0 secondes Force de serrage de la palette : 41,5kN Poids de la palette/pièce : 40kg Taille de la palette : 300 x 300mm Poids maximum de la charge : 200kg Moteurs Moteur de broche : Alpha T8/1500 AC 11.0/7.5kW (30min./continu) Moteurs d'avance : Axe X : modèle α 22/3000 AC 4.4kW Axe Y : modèle α 22/2000 avec frein AC 4,4kW Axe Z : modèle α 22/3000 AC 4.4kW Moteur hydraulique : AC 1.5kW Moteur de lubrification : AC 0.02kW Moteur de refroidissement : AC 0,75kW Capacité électrique requise Capacité électrique totale : 34KVA Source d'air : 0,54~0,93MPa Capacité d'air : 400 L/min Capacité du réservoir hydraulique : 15L Capacité du réservoir de lubrification : 2,7L Capacité du réservoir de liquide de refroidissement : 200L Accessoires standard Protection de l'enceinte de l'outil (avec couvercle supérieur) Débit de copeaux Robinet synchronisé Refroidisseur d'huile de broche Protection contre la surcharge de la broche Dispositif de prévention de l'interface de l'axe d'avance Eclairage de travail (lumière fluorescente) Compteur de codes M (9 types) Refroidissement à travers la broche Interface de sonde de broche (sans sonde) Brouillard filtrant Convoyeur de copeaux Manuels
