Machine à mesurer Mitutoyo QVT1 X302PIL-C

Afficher dans la langue d'origine

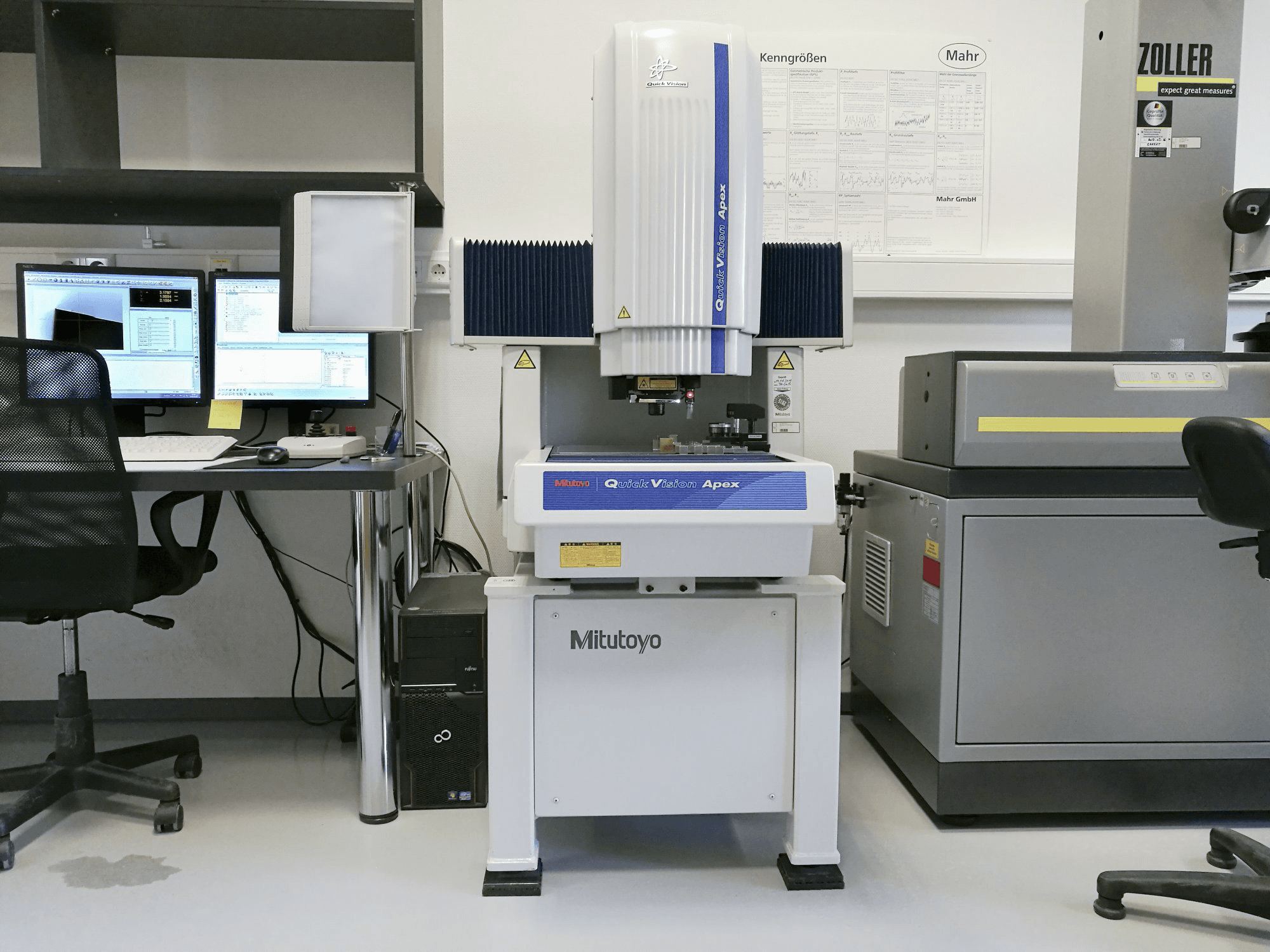

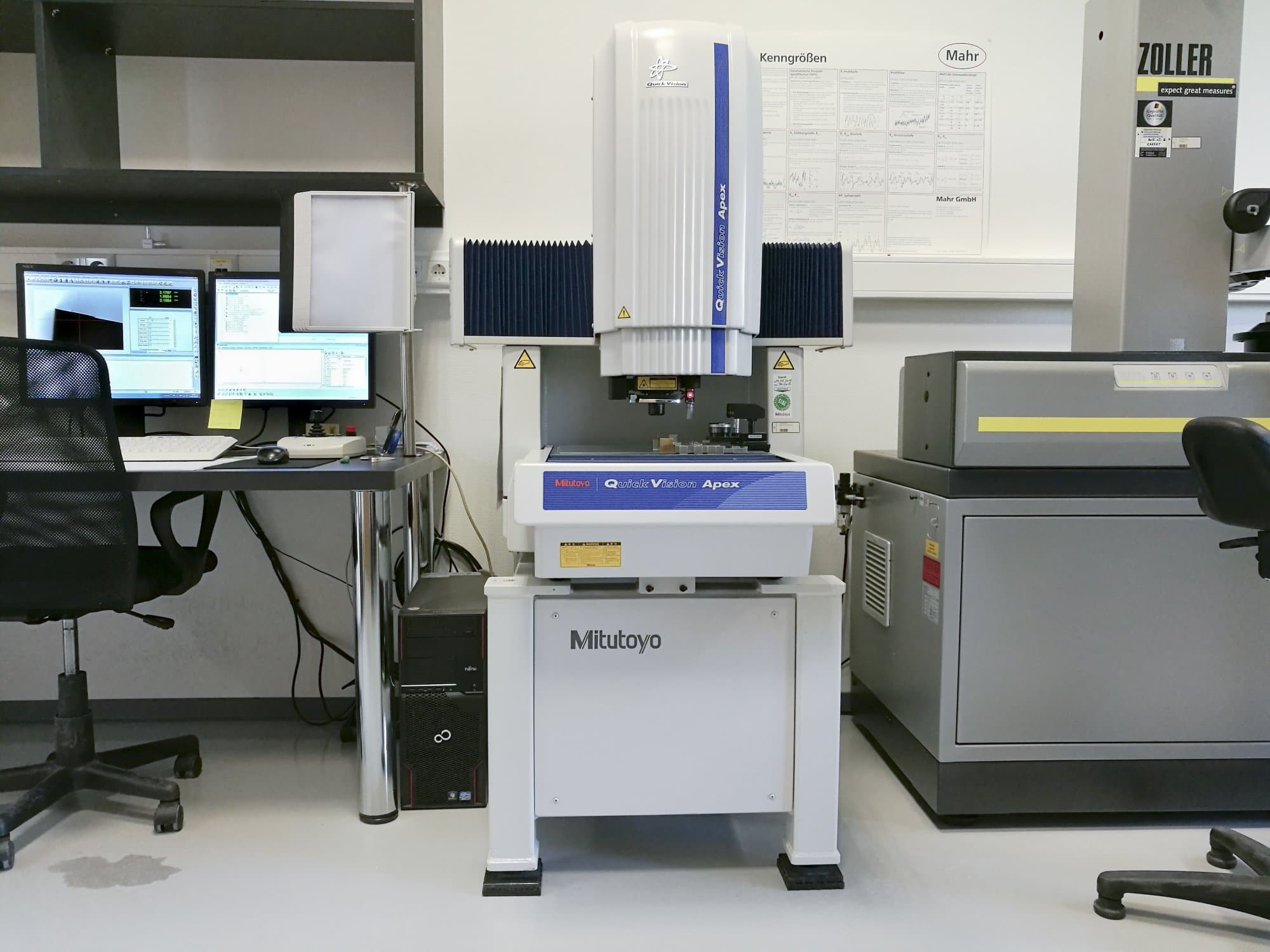

Cette machine à mesurer Mitutoyo QVT1-X302PIL-C datant de 2011 a un historique de fonctionnement de seulement 750 heures. En excellent état grâce à sa faible usure, la machine est commandée par une unité de contrôle MiCat QVPAK (version 11.101), qui comprend également une télécommande. En outre, plusieurs équipements supplémentaires sont inclus : un objectif 02AKT300 HR2,5x ; un objectif 02AKT250 HR1x ; un kit de sonde Renishaw TP 200 ; deux supports de fixation et le logiciel QVPAK.

Vue d'ensemble

marque: Mitutoyo
année: 2011
MODÈLE: QVT1-X302PIL-C
heures de production: 750
type d'application: Mesure
Emplacement: Allemagne
type de machine: Machine de Mesure Optique
disponibilité: Vendu

Informations techniques - Mitutoyo QVT1-X302PIL-C

Données générales

Largeur des mesures: 859 mm
Profondeur des mesures: 951 mm
Hauteur des mesures: 1609 mm
Poids de la machine: 360 kg

Unité de contrôle

Déclenchement: 11.101
Commande à distance: Oui

Entraînement principal

Appareil photo: Caméra CCD haute sensibilité N&B
Illumination: Surface-White LED, Contour-White LED, Programmable Ring Light-White LED
Résolution: 0.0001 mm

Mouvement

X-AXIS Mouvement: 300 mm
X-AXIS Avance de travail: 300 mm/s
X-AXIS Erreur de mesure la plus importante: -0.761 µm
X-AXIS Précision: E1x1-(1.5+3L/1000) µm
Y-AXIS Mouvement: 200 mm
Y-AXIS Avance de travail: 300 mm/s
Y-AXIS Erreur de mesure la plus importante: 0.488 µm
Y-AXIS Précision: E1y2-(1.5+3L/1000) µm
Z-AXIS Mouvement: 200 mm
Z-AXIS Avance de travail: 300 mm/s
Z-AXIS Erreur de mesure la plus importante: -0.982 µm
Z-AXIS Précision: E1z3-(1.5+4L/1000) µm
Plan X-Y(Diagonale_1) Erreur de mesure la plus importante: 1078 µm
Plan X-Y(Diagonale_1) Précision: E2xy4-(2+4L/1000) µm
Plan X-Y (Diagonale_2) Erreur de mesure la plus importante: 1326 µm
Plan X-Y (Diagonale_2) Précision: E2xy5-(2+4L/1000) µm

Pièce à usiner

Pièce à usiner z: 200 mm
Poids de la pièce: 20 kg

Table

Longueur extérieure: 399 mm
Largeur extérieure: 271 mm

Supports

Connexion électronique principale: 230 V / 50 Hz

Équipement supplémentaire

- Logiciel QVPAK
- 1x objectif 02AKT300 HR2,5x
- 1x lentille 02AKT250 HR1x
- 1x Kit de sondes Renishaw TP 200
- 2x Support de fixation

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
